Regolazione Valvole |
La regolazione del gioco valvole si può effettuare con le teste montate o smontate dal motore. Occorre disporre anzitutto di uno spessimetro per verificare il corretto valore del gioco tra gli organi a contatto: vale adire tra bilanciere superiore e registro e tra bilanciere inferiore e scodellino di ritorno (con valvola ovviamente in posizione di riposo). Se i valori risultano al di fuori delle tolleranze occorre procedere alla registrazione come indicato in seguito.
DESMODUE
|
Apertura:
Aspirazione Scarico Chiusura: Aspirazione Scarico |
mm (a freddo) | 0.10¸
0.12 / 0.05¸ 0.12 0.12¸ 0.15 / 0.05¸ 0.15 0.03¸ 0.05 / 0.03¸ 0.20 0.03¸ 0.05 / 0.03¸ 0.20 |
DESMOQUATTRO
|
Apertura:
Aspirazione Scarico Chiusura: Aspirazione Scarico |
mm (a freddo) | 0.16¸
0.18 / 0.05¸ 0.18 0.21¸ 0.23 / 0.05¸ 0.23 0.16¸ 0.18 / 0.16¸ 0.25 0.11¸ 0.13 / 0.11¸ 0.20 |
Regolazione - registro di apertura |
Sfilare la molletta laterale sul perno del bilanciere di apertura (il superiore) e spostarlo lateralmente, in modo da accedere liberamente al registro calibrato posto sulla sommità dello stelo valvola.
Sfilare il registro e misurarlo con un micrometro appropriato, valutando quindi lo spessore necessario per ripristinare il corretto valore del gioco.
Inserire un registro dello spessore adatto al posto del vecchio, andando quindi a riposizionare il bilanciere nella posizione di lavoro.
Misurare nuovamente il gioco, verificando che rientri nei limiti prescritti.
Regolazione - registro di chiusura |
Occorre sfilare la molletta laterale sul perno del bilanciere di apertura (il superiore) e spostarlo lateralmente, in modo da accedere liberamente al registro calibrato posto sulla sommità dello stelo valvola.
Sfilare il registro e misurarlo con un micrometro appropriato, valutando quindi lo spessore necessario per ripristinare il corretto valore del gioco.
Inserire un registro dello spessore adatto al posto del vecchio, andando quindi a riposizionare il bilanciere nella posizione di lavoro.
Misurare nuovamente il gioco, verificando che rientri nei limiti prescritti.
Considerazioni sul registro gioco valvole e revisione teste (courtesy of FIL) |
|||||||||

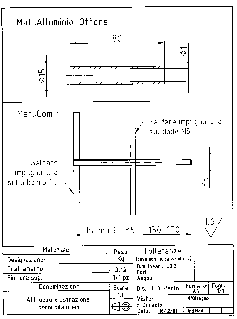

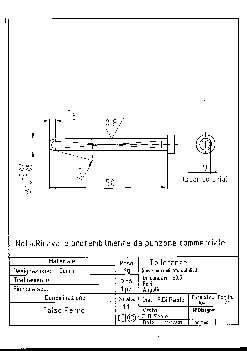

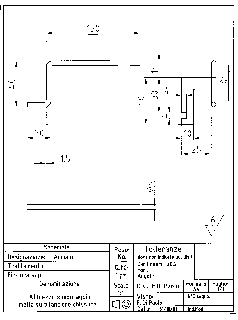

Queste le operazioni che vanno compiute sulla carta. Nella realtà (come sempre) è tutto un pochino più difficile, per cui occorre molta pazienza e un bel po' di manualità, oltre ovviamente agli attrezzi del mestiere. Basiamoci allora sull'esperienza del nostro amico Fil che ha proceduto alla revisione delle teste e al corretto ripristino del gioco valvole, completando la sua esperienza realizzando degli ottimi disegni quotati degli attrezzi che si è autocostruito. Per
procedere alla revisione completa anzitutto occorre smontare
le valvole ed i bilancieri di chiusura di entrambe le teste, pulire e
smerigliare le valvole con una pasta smeriglio fine, rimontarle senza le
molle di richiamo per misurare e regolare i giochi di chiusura; infine si
rimontano i bilancieri con le relative molle. A
questo proposito gira voce (specie nei Ducati Store) che vi siano
differenze di materiale dei nuovi registri, che non accettano più nessuna
operazione di ripresa per abbassarli. Non ci pare che questo sia possibile
in quanto posto che sia cambiato il trattamento superficiale (passando ad
esempio dalla cementazione alla nitrurazione), lo strato indurito sarà
sempre di alcuni centesimi (0.05-0.10 mm.); L’attrezzatura
necessaria per eseguire questa operazione è la seguente:
Alcune
osservazioni fondamentali: lo spessoramento laterale dei bilancieri è
eseguito con delle rondelle da 1-2 mm a contatto con la testata; eventuali
rasamenti (da 0.2 e 0.3 mm) sono posizionati tra queste rondelle ed i
bilancieri. E’ importante segnarsi la disposizione di tutti i rasamenti
prima dello smontaggio, in quanto, all’estrazione del perno, la molla fa
spostare di colpo il bilanciere ed è facile confondere i vari rasamenti. Il
controllo del gioco di chiusura viene fatto grossolanamente controllando
che (con le valvole montate e senza le molle), l’albero a camme ruoti
senza impuntature nella fase di richiamo delle valvole. Per
la regolazione fine, è consigliabile provare ad inserire uno spessore
calibrato in entrambi i lati del registro; questo infatti presenta
un gioco avvertibile tra foro e stelo valvola, quindi è possibile
inserire uno spessore maggiore solo da un lato, falsando così la
misura. Realizzato
il gioco corretto viene il bello.. Durante
il rimontaggio è consigliabile posizionare sulla testa (tenendoli fermi
con dell'olio) tutti i rasamenti dal lato del foro di entrata del perno
sulla testa, mentre dal lato del foro cieco va posizionata solo la
rondella spessa. Quindi
si monta la molla sul bilanciere con l’attrezzo e lo si porta
delicatamente in posizione di montaggio; si inserisce allora il falso
perno per tutta la lunghezza del bilanciere. In
questa posizione si devono montare (con molta cautela) gli eventuali
rasamenti posti dal lato del foro cieco del perno. Posizionati
tutti i rasamenti, si sfila
il falso perno e si inserisce il perno, che è stato preventivamente messo
in freezer in modo da farlo diminuire di qualche centesimo sul diametro,
facilitando così il suo inserimento nella testata.
|
